Descrição Detalhada do Produto
Fonte de energia: | 220V 50 / 60HZ 0,75KW | Altura do objeto: | 30-200mm |
---|---|---|---|
Largura do objeto: | 20-200mm | Altura da etiqueta: | 15-180 mm |
Comprimento da etiqueta: | 25-300mm | Precisão da rotulagem: | ± 1 mm (excluindo Erro de Objeto e Etiqueta) |
Key1: | Aplicador de etiqueta | Key2: | Máquina de rotulagem de copos |

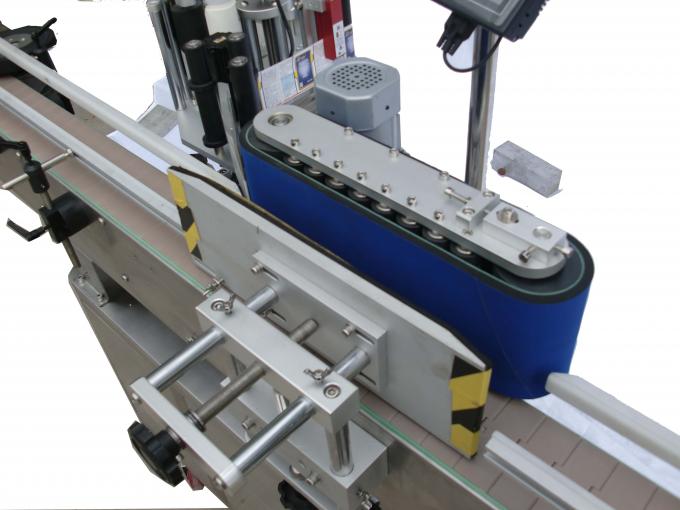

Key3: | Máquina de etiquetagem plana | Nome: | PLC Famoso aplicador de etiqueta de superfície plana da marca japonesa MITSUBISHI com detector de objetos com olho mágico |

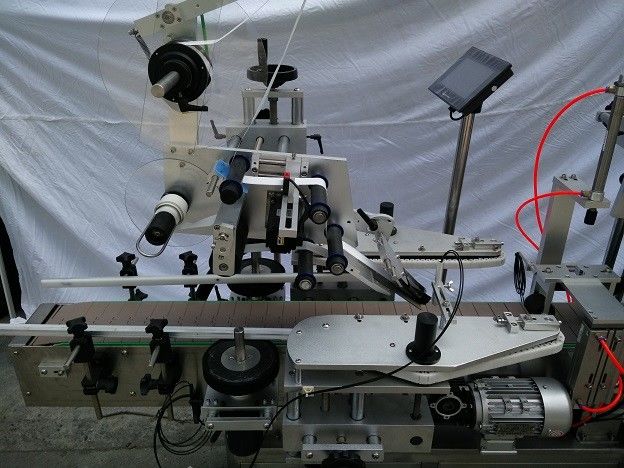

Aplicador de etiqueta de superfície plana de 20-200 mm de largura com etiquetadora na parte superior e posterior
Parâmetros técnicos
Nome | Aplicador de etiqueta de superfície plana de 20-200 mm de largura com etiquetadora na parte superior e posterior |
Velocidade de rotulagem | 20-200pcs / min |
Altura do Objeto | 30-200mm |
Espessura do Objeto | 20-120 mm |
Altura da Etiqueta | 15-110 mm |
Comprimento da etiqueta | 25-300mm |
Diâmetro interno do rolo de etiqueta | 76 mm |
Diâmetro externo do rolo de etiqueta | 300mm |
Precisão de rotulagem | ± 1mm |
Fonte de energia | 220V 50 / 60HZ 0,75KW |
Consumo de gás da impressora | 5Kg / m2 (se adicionar máquina de codificação) |
Tamanho da máquina de etiquetagem | 1600 (C) × 550 (L) × 1600 (A) mm |
Peso da máquina de etiquetagem | 150kg |
Configuração:
Não. | Parte | marca | quantidade |
1 | PLC | MITSUBISHI (Japão) | 1 |
2 | Conversor principal | DANFOSS (Dinamarca) | 1 |
3 | HMI | WEINVIEW (Taiwan) | 1 |
4 | Motor de rotulagem servo | DELTA (Taiwan) | 1 |
5 | Motorista de servo rotulagem | DELTA (Taiwan) | 1 |
6 | Motor transportador | HY (Taiwan) | 1 |
7 | Caixa de engrenagens do motor do transportador | HY (Taiwan) | 1 |
8 | Motor de raio | GPG (Taiwan) | 1 |
9 | Caixa de engrenagens do motor raio | GPG (Taiwan) | 1 |
10 | objeto detectar olho mágico | OMRON (Japão) | 1 |
11 | fibra ótica | OMRON (Japão) | 1 |
12 | Etiqueta descoberta de detecção de olho mágico | LEUZE (Alemanha) | 1 |
rotulando o quadro principal:
Esta etiquetadora contém as peças mais importantes, conforme segue, as peças diffirent têm um uso diffirent. De acordo com a especificação, podemos ajustar a posição da etiqueta. 3 etapas para ajustar a altura
1. Ajuste o volante de ajuste de altura para levantar e abaixar o quadro principal.
2. Afrouxe a alça de fixação universal durante o ajuste do trabalho e aperte-a quando terminar.
3. Ajuste a posição da placa removível até que seja 2-3 mm da peça de trabalho.
4. Ajuste a roda de ajuste direita / esquerda (desenho 3) para mover a estrutura principal para coincidir com a peça de trabalho.
5. Ao ajustar a posição da estrutura principal, você também pode ajustar a posição da placa destacável de acordo com a peça de trabalho.
Tag: máquina de etiquetagem, aplicador de etiqueta plana
