Descrição Detalhada do Produto
Tipo: | Máquina de rotulagem de adesivos de garrafa redonda de alta velocidade para jarra automática de laticínios e sucos | Vantagem: | Alta velocidade |
---|---|---|---|
Velocidade de rotulagem: | 20-200pcs / min | Modelo: | Máquina de rotulagem de garrafas de suco |
Tipo de garrafa: | Frasco etiquetador de garrafa redondo automático | Precisão do rótulo: | +/- 1/32" |
Tamanho da máquina: | 2000 (L) * 1100 (W) * 1300 (H) mm | Altura da etiqueta: | 15-140 mm |
Etiqueta de comprimento Bof: | 25-300mm |
Máquina de rotulagem de adesivos de garrafa redonda de alta velocidade para jarra automática de laticínios e sucos
Inscrição:
Máquina de rotulagem de etiqueta de garrafa redonda de alta velocidade de rotulagem para Dairy & Juice Jaris automática adequada para frente / verso, painel lateral e aplicador de etiqueta do envoltório. Existe um sistema de rotulagem sensível à pressão, confiável e de preço econômico. O frasco de leite e suco e a máquina de etiqueta de rótulo de garrafa se integram em uma linha de produção automática.

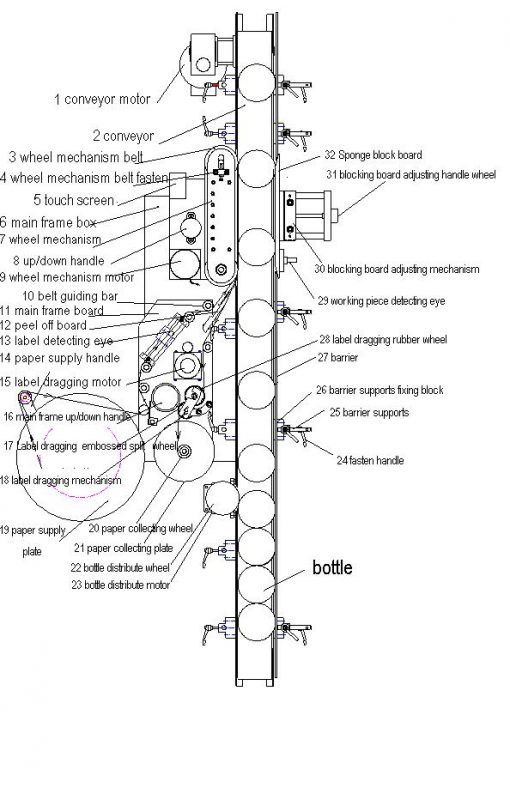

Diagrama esquemático:
NÃO. | parte | NÃO. | parte |
01 | Motor transportador | 20 | Roda de coleta de papel |
02 | transportador | 21 | Prato de coleta de papel |
03 | Cinto de roda | 22 | Garrafa distribui roda |
04 | Base de fixação do cinto de roda | 23 | Garrafa distribuir motor |
05 | Tela sensível ao toque | 24 | Alça de aperto |
06 | Caixa da estrutura principal | 25 | Suportes de barreira |
07 | Mecanismo de roda | 26 | A barreira suporta a peça de fixação |
08 | ajuste para cima / baixo da roda do manípulo para o mecanismo da roda | 27 | Barreira |
09 | Motor do mecanismo da roda | 28 | Arrastando a roda de borracha de etiqueta |
10 | Barra guia de cinto | 29 | Peça de trabalho detecta olho fotoelétrico |
11 | Quadro principal | 30 | Mecanismo de ajuste de placa de bloco |
12 | Retire a placa | 31 | Roda de manivela de ajuste de placa de bloco |
13 | Etiqueta detecta olho fotoelétrico | 32 | Placa de bloco de esponja |
14 | Alça de freio de abastecimento de papel | ||
15 | Motor de arrastar etiqueta | ||
16 | Roda da alça de ajuste para cima / baixo da estrutura principal | ||
17 | Etiqueta arrastando roda de divisão em relevo | ||
18 | Mecanismo de arrastar etiqueta | ||
19 | Placa de abastecimento de papel |
Parâmetros técnicos:
Nome: Máquina de rotulagem de etiqueta de garrafa redonda de alta velocidade de rotulagem para jarra automática de laticínios e suco
Velocidade de rotulagem: 20-200pcs / min
Altura do objeto: 30-280 mm
Espessura do objeto: 30-120 mm
Altura da etiqueta: 15-140 mm
Comprimento da etiqueta: 25-300 mm
Diâmetro interno do rolo de etiqueta: 76 mm
Diâmetro externo do rolo de etiqueta: 380 mm
Precisão da etiquetagem: ± 1mm
Fonte de alimentação: 220V 50 / 60HZ 3,5KW
Consumo de gás da impressora: 5Kg / m2 (se adicionar máquina de codificação)
Tamanho da máquina de etiquetagem: 2.800 (C) × 1.650 (L) × 1.500 (A) mm
Peso da etiquetadora: 120 kg

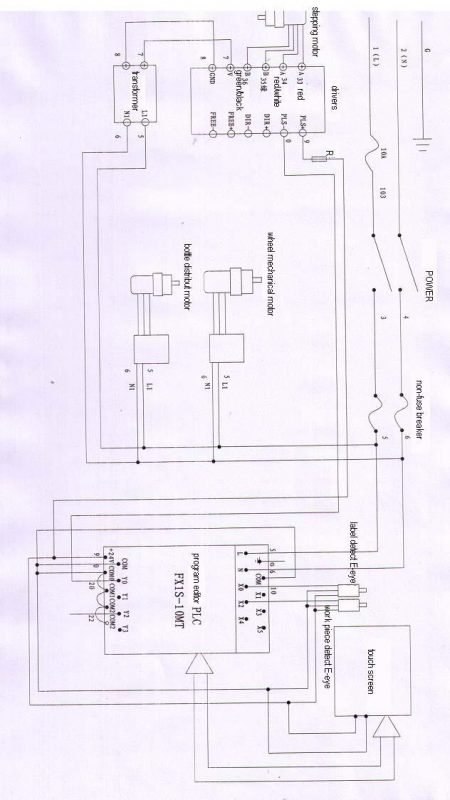

Circuito diadram:
fonte de alimentação: 220V 1,5kw 50 / 60hz
