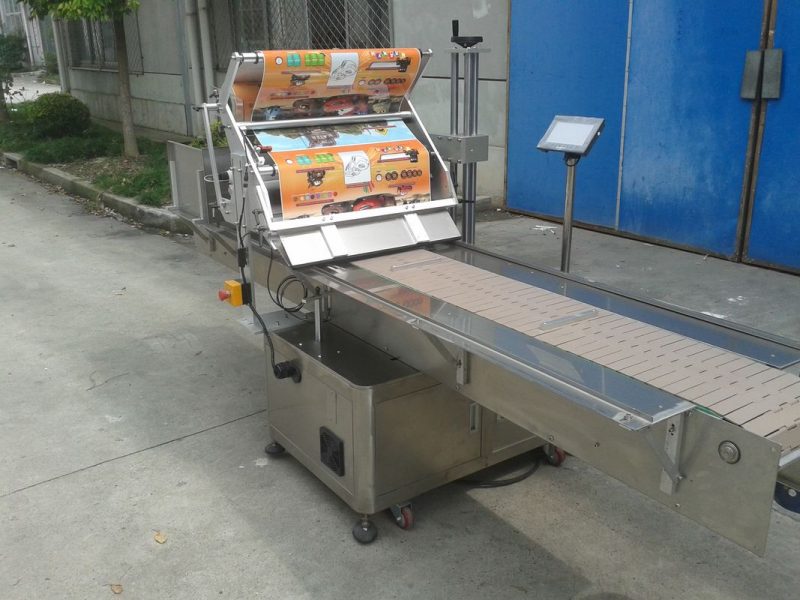

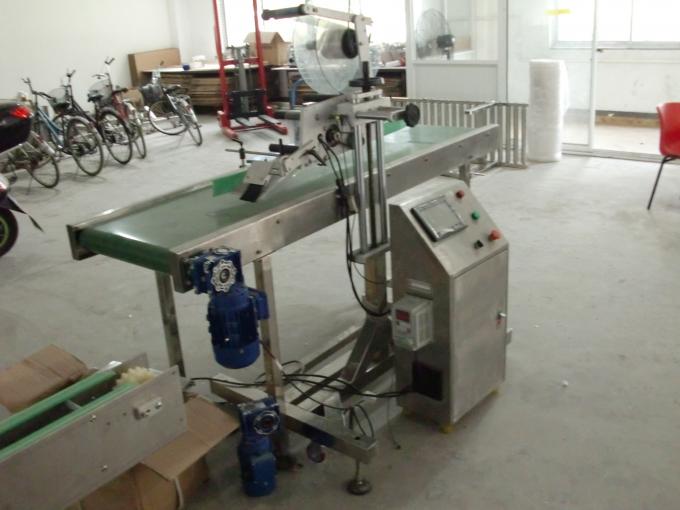

Descrição Detalhada do Produto
Nome do Produto: | Aplicador de etiqueta de superfície plana de adesivo autoadesivo de mesa com objetos de alimentação de máquina de paginação | Velocidade de saída: | 20-200pcs / min |
---|---|---|---|
Label Hight: | 15-110 mm | Comprimento da etiqueta: | 25-300mm |
Precisão da rotulagem: | ± 0,8 mm | Diâmetro interno do rolo de etiqueta: | 76 mm |
Diâmetro externo do rolo de etiqueta: | 350mm |
Recursos
Operação | O sistema de controle PLC torna a etiquetadora fácil de operar |
Material | O corpo principal da máquina de etiquetagem é feito de aço inoxidável SUS304 |
Configuração | Nossas rotuladoras adotam peças de marcas japonesas, alemãs, americanas, coreanas ou de Taiwan conhecidas |
Flexibilidade | O cliente pode escolher adicionar impressora e máquina de código; pode escolher se conectar com o conversor ou não. |
Parâmetros técnicos
Nome | Aplicador de etiqueta de superfície plana de adesivo autoadesivo de mesa com objetos de alimentação de máquina de paginação |
Velocidade de rotulagem | 20-200pcs / min |
Altura do Objeto | 30-200mm |
Espessura do Objeto | 20-120 mm |
Altura da Etiqueta | 15-110 mm |
Comprimento da etiqueta | 25-300mm |
Diâmetro interno do rolo de etiqueta | 76 mm |
Diâmetro externo do rolo de etiqueta | 300mm |
Precisão de rotulagem | ± 1mm |
Fonte de energia | 220V 50 / 60HZ 0,75KW |
Consumo de gás da impressora | 5Kg / m2 (se adicionar máquina de codificação) |
Tamanho da máquina de etiquetagem | 1600 (C) × 550 (L) × 1600 (A) mm |
Peso da máquina de etiquetagem | 150kg |
manual operacional
1. Ajuste de altura do mainframe de rotulagem
- Ajuste de altura: gire a alça de ajuste no sentido horário para levantar o mainframe, no sentido anti-horário para abaixar.
- Afrouxe a porca de fixação na parte traseira antes de ajustar e aperte-a após ajustar.
- Observe se a placa descolada entrará em contato com a correia transportadora ou com os suportes do detector de peças de trabalho
- Ajuste do mecanismo da roda (opção)
- Ajuste o rolo de fixação de fixação de posição o mais próximo possível da placa destacável frontal, mas não influencie a saída da etiqueta.
- Desligue o suprimento de ar. Retire o cilindro, coloque o objeto a ser preso entre a roda de fixação e a roda de empurrar do cilindro, aperte um pouco e ok.
Caso:
Os requisitos do cliente:
O comprimento da mesa plana: 500-1000 mm
A largura da mesa plana: 250-550 mm
O comprimento da etiqueta: 130 mm
A largura da etiqueta: 160 mm
A precisão da rotulagem: ± 0,5 mm
Velocidade de saída: 900 rótulos / h
Uma bandeja de saída
Tag: aplicador de etiqueta plana, máquina de etiquetar caixa
